(16路电话+2路100M以太网)

(16路电话+1路数据+2路100M以太网+4路E1)

GD8-12F16前视图

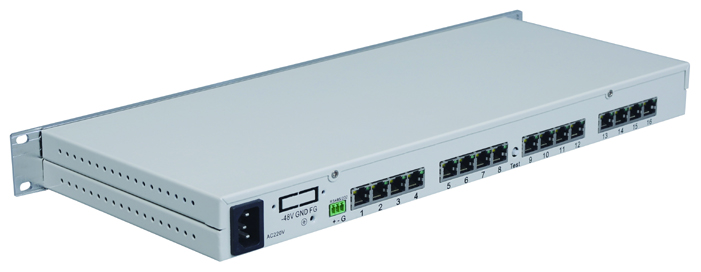

GD8-12F16后视图

外形尺寸：长480mm×宽185mm×高42mm (19英寸1U)

点击图片可查看大图

Tekway系列16路电话光端机是用光纤远距离传输电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用与各大通信运营商、政府及企事业单位。

Tekway系列16路电话光端机通过光缆直接传输可提供16路电话+1～2路物理隔离的以太网口(线速100M)+4E1(可选)+1路RS485/232数据(可选)，组网方式为点对点，支持FXO/FXS普通电话 、磁石电话等方式，解决了边缘客户的电话传输问题。

Tekway系列16路电话光端机采用的专用数字复接芯片功能强大，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。

产品特点：

1、基于自主知识产权的集成电路

2、可选配1～2路物理隔离的以太网口(线速100M)

3、以太网接口10M/100M，全/半双工完全自适应，支持VLAN协议

4、有以太网监控自动复位功能，不会死机

5、丰富的以太网数据提示功能，实时提示数据通信状态

6、远端设备测试按钮可以实现电话本地自环，方便用户测试

7、提供1～16路语音接入，支持来电显示和反极性计费功能

8、支持各个站点的相互放号功能

9、语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连

10、可提供4路标准E1接口(可选)

11、可提供1路双向RS485/232数据接口(可选)

技术参数：

◆ ＦＸＳ

◇ 振铃电压： 75V

◇ 振铃频率： 25HZ

◆ ＦＸＯ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◇ 振铃检测电压： 35V

◆ 参数

◇ 振铃检测频率： 17HZ-60HZ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◆ 工作条件

◇ 输入电压： AC220V；AC 110V ；DC –48V；DC +24V

◇ 功耗： ≤5W

◆ 备注

◇ 语音接口：话路特性符合《邮电部电话交换设备总技术规范》

◇ 用户线环路电阻：小于3KΩ (包括话机)

◇ 馈电电压：48V；馈电电流：20~50mA；铃流：AC90正负15V

◇ 工作电压范围：36V～72V，无极性要求, 或AC220V

◆ 光接口参数

◇ 光波长：850nm/1310nm 多模光口 ， 1310nm/1550nm单模光口

◇ 光接口：SC/FC

◇ 收发合一模块：>-6dBm

◇ 光接收器接收灵敏度<-36 (BER<10)：

◇ 接收动态范围：>-30dB

◇ 传输距离：多模2公里，单模20~120公里

◇ 抖动特性：满足G.742和G.832标准

◆ E1接口特性

◇ 接口码型：HDB3码

◇ 线路速率：2.048Mbp/s±50ppm

◇ 接口标准：ITU-T G .703

◇ 接口阻抗：75Ω/不平衡，120Ω/平衡式可选

◇ 接口特性：支持机架式结构(19英寸，6u高度)可达24个方向

◆ 以太网接口规范

◇ 2路RJ45口，提供1~2个以太网接口，以太网口支持交叉线直通线自动适别，可实现物理隔离

◇ 以太网接口速率：10M/100M自适应、10M半双工、10M全双工、100M半双工、100M全双工可供选择

◇ 以太网接口兼容IEEE 802.3协议

◇ 传输速率：100M

◆ 数据特性

◇ 数据通道：1路单向/双向

◇ 物理接口：标准工业压接端子

◇ 工作模式：全双工/半双工

◇ 接口类型：RS-232/485，Manchester

◇ RS232速率：0-115.2Kbps

◇ RS85速率：0-115.2Kbps

◇ RS485距离：0-1200米

◇ RS485协议：透明支持任意RS-485协议

◇ 误码率：<10^-9

典型应用：

方案一：电话+以太网传输解决方案拓扑图

(温馨提示：点击图片可查看大图)

方案二：电话+以太网+E1传输解决方案拓扑图
