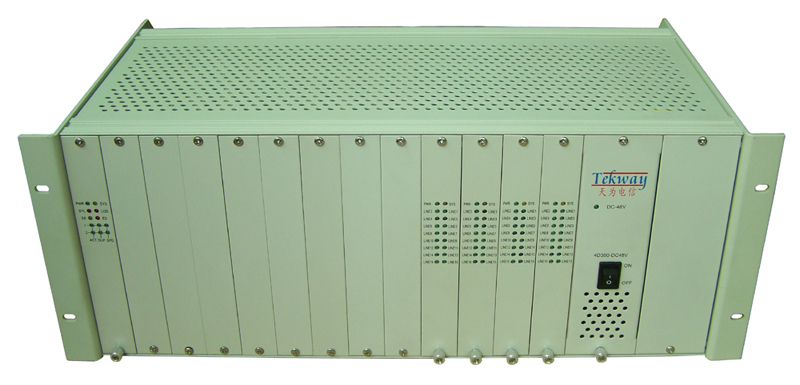

GD8-12F192前视图

GD8-12F192后视图

外形尺寸：19英寸4U

点击图片可查看大图

Tekway系列192路电话光端机是基于自主软件和厚薄膜工艺技术而推出的新一代高集成度单板PCM基群复接设备，它可以在光传输通道上直接提供16~192路语音接口和2路(100M共享)以太网数据口。

Tekway系列192路电话光端机主要用于通过传输网络完成电话机与程控交换机的连接以有局域网与核心网络的连接。

Tekway系列192路电话光端机广泛应用在：需解决话吧、中小公司、高速公路和一些临时建筑工地等需要快速解决电话和数据业务需求，以及目前正在兴建的村村通电话接入工程等。

产品功能：

1、高密度单板设计，提升系统可靠性能，具有易于安装调试，免维护，性能稳定的特点；

2、光纤传输口提供光线路E-3 、E-6误码告警检测，为施工人员对线路质量提供指示，方便线路维护；　

3、系统最大可提供192路电话接口，采用传统PSTN普通话音，每16语音为一个模块，每路话音占用一个64K信道，不压缩，语音质量好；可以提供来电显示功能；

4、语音板卡可及时显示板卡与光传输卡的连接指示及对端的语音板卡是否正常连接指示，同时语音板卡提供每一路的话音的摘挂机显示功能，为语音通道的开通带来便利；

5、2路以太网接口提供线速100M带宽。并且接口可提供10M/半双工、10M/全双工、100M/半双工、100M/全双工、自适应可选，支持VLAN协议，同时2路以太网接口也要以根据用户需求设置VLAN隔离；

6、组网方式为点对点，支持FXO、FXS方式。解决了边缘客户的电话传输问题；

7、设备支持4Ｕ高度的19英寸结构，减少占用机房空间；语音为模块化插卡结构，方便系统扩容。

技术参数：

◆ 光接口规范

光波长： 850、1310、1550nm可选

平均发光功率：≥-8dBm (单模、1310nm)

≥-18dBm (多模、850nm)

≥-25dBm (多模、1310nm)

光口类型： FC/SC可选；单模/多模可选；单纤/双纤可选

◆ FXO(FXS)电话接口规范

接口采用DB37物理接口，每个接口最多提供16路语音

话路特性：符合《邮电部电话交换设备总技术规范》

语音编码：PCM编码，每路语音64Kbps

中继口(FXO)：与交换机连接

二线交流输入阻抗：200+680//0.1 Ω (三元件)

振铃电压：35～150V

振铃频率：17～60HZ

回损：20 db

用户口(FXS)：与用户电话机连接

二线交流输入阻抗：200+680//0.1 Ω (三元件)

用户线环路电阻：小于1KΩ (包括话机)

振铃电压峰峰值： 110～150V

振铃频率： 22~28HZ

馈电电压：28V

回损：20 db

◆ 以太网接口规范

2路RJ45口，分别提供2个以太网接口 (共享100M带宽)，这2个以太网是共享交换机，可以同时在光纤线路上传输。 以太网口支持交叉线直通线自动适别

以太网接口速率：10M/100M自适应、10M半双工、10M全双工、100M半双工、100M全双工可供选择

以太网接口兼容IEEE 802.3协议

传输速率：100M

◆ 电源部分

采用优质电源，允许电压波动范围宽，抗干扰能力强，隔离好，工作稳定

输入电压 AC 220V / DC－48V

电压波动 165VAC～265VAC或－36VDC～－72VDC

功 耗 ＜300W (配置语音数量不一样, 功耗有所变化)

◆ 工作环境

整机工作环境温度范围宽，能在恶劣环境下正常、稳定地工作。

工作温度 0℃ ～ +70℃

贮存温度 －40℃ ～ +70℃

相对湿度 10 %～95 %

大气压力 70～106 kpa

无腐蚀性和溶剂性气体，无扬尘，无磁场干扰。

◆ 机械参数

外形尺寸：宽483mm×高178mm×深257mm

典型应用：

方案一：电话+以太网传输解决方案拓扑图

(温馨提示：点击图片可查看大图)

方案二：电话+以太网+E1传输解决方案拓扑图

(温馨提示：点击图片可查看大图)
